Gaine isolante : la protection pour vos faisceaux et composants

Qu’est-ce qu’une gaine isolante ?

Une gaine isolante est un tube souple ou semi-rigide, conçu pour protéger électriquement, thermiquement et mécaniquement des câbles, conducteurs, faisceaux ou composants électroniques.
Elle joue un rôle essentiel dans la prévention des courts-circuits, la sécurisation des installations électriques et la prolongation de la durée de vie des équipements.

Les gaines isolantes sont fabriquées à partir de matériaux techniques tels que le PVC, le silicone, la fibre de verre, le polyoléfine, le PTFE ou le polyimide, et peuvent être utilisées dans des environnements industriels sévères : température extrême, humidité, brouillard salin, produits chimiques, vibrations…

Contacter ADDEV

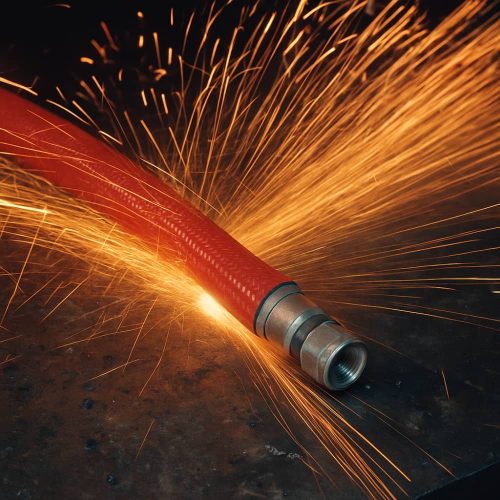

Gaine fyrejacket

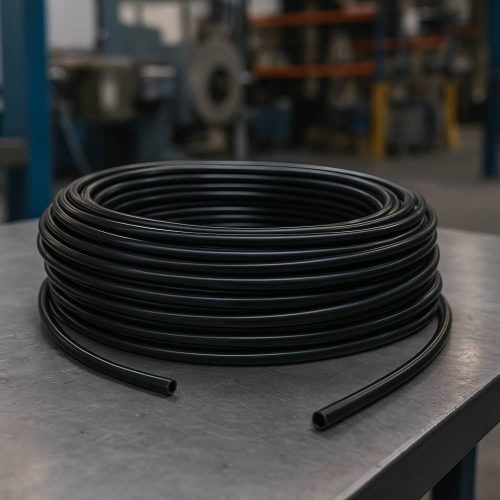

Gaine isolante

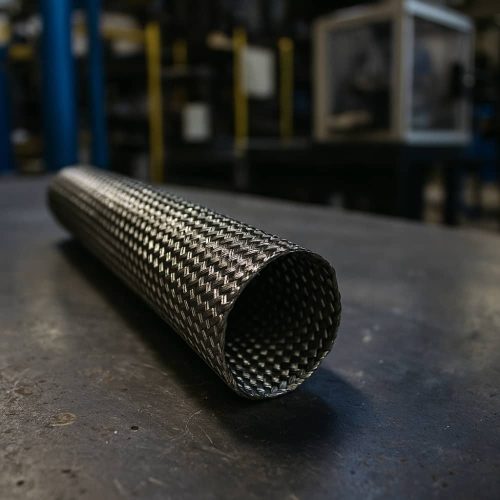

Gaine EMI FMJ

Avantages de la gaine isolante

L’utilisation d’une gaine isolante adaptée apporte une triple protection électrique, thermique et mécanique tout en améliorant la lisibilité et la sécurité des installations :

  • Isolation électrique renforcée : empêche les fuites de courant et les arcs électriques
  • Protection contre les températures extrêmes : jusqu’à +260 °C selon le matériau
  • Résistance aux agents chimiques, huiles, solvants, humidité et UV
  • Absorption des chocs, vibrations et abrasions
  • Réduction du risque d’incendie : versions auto-extinguibles disponibles (UL 1441, EN 45545)
  • Conformité aux normes internationales : UL, CSA, CEI, EN, RoHS, REACH…
  • Facilité d’intégration : souplesse, légèreté, découpe facile, pose rapide
  • Esthétique et repérage : disponible en plusieurs couleurs, diamètres et finitions

La gaine isolante est un élément de sécurité passive indispensable dans toutes les installations électriques industrielles.

Secteur de l’électronique et électrotechnique

  • Protection des connexions soudées, bornes, broches, connecteurs
  • Isolation sur circuit imprimé ou composants montés en surface
  • Sécurisation des câblages en milieux sensibles (humidité, poussière, CEM)

Aéronautique, ferroviaire, défense

  • Gaines conformes EN45545 (ferroviaire) ou FAR 25 (aéronautique)
  • Utilisation en faisceaux embarqués soumis à des contraintes thermiques, vibratoires ou chimiques
  • Produits légers, auto-extinguibles, faibles émissions de fumées

Automobile, véhicules électriques, mobilité

  • Protection des harnais moteurs ou batteries
  • Isolation thermique contre les échauffements et les surtensions
  • Produits avec comportement feu/fumée maîtrisé, haute tenue mécanique

Industrie, automatisation, énergie

  • Protection des câbles de puissance, commande, capteurs ou actionneurs
  • Isolation dans des armoires électriques, transformateurs, coffrets
  • Gaines résistantes aux huiles, poussières, projections ou températures élevées

Gaine thermorétractable

  • Rétrécissement à chaud pour une protection enveloppante
  • Isolation électrique + étanchéité
  • Disponible en polyoléfine, PVDF, PTFE, avec rapports de rétreint 2:1, 3:1 ou 4:1
  • Résistance aux hydrocarbures, UV, flamme

Gaine tressée (fibre de verre, polyester, aramide)

  • Excellente résistance mécanique et thermique
  • Utilisation sur moteurs, bobines, transformateurs
  • Versions enduites (silicone, acrylique) pour une protection supplémentaire
  • Haute flexibilité, pose facile même en milieu contraint

Gaine silicone

  • Très bonne tenue thermique : -60 °C à +250 °C
  • Très souple, adaptée aux applications dynamiques
  • Excellente isolation électrique et chimique
  • Conforme aux applications médicales ou alimentaires (selon formulation)

Gaine PVC ou polyoléfine standard

  • Solution économique pour basse tension
  • Utilisation courante en armoire électrique ou faisceau câble
  • Disponible en plusieurs coloris pour identification
  • Température de service : jusqu’à +105 °C

Gaine PTFE, polyimide, PEEK

  • Haute tenue chimique et thermique jusqu’à +260 °C
  • Résistance à la flamme, auto-extinguibilité
  • Excellente isolation diélectrique, même en faible épaisseur
  • Applications critiques : électronique de puissance, spatial, haute fréquence

Przy ADDEV Materials, nous garantissons que chaque gaine isolante proposée répond aux exigences de votre secteur :

  • Normes électriques : IEC 60684, UL 1441, EN 45545, MIL-I-3190
  • Résistance diélectrique certifiée (jusqu’à 20 kV/mm selon produit)
  • Comportement feu/fumée conforme : UL94, FAR 25, EN 45545
  • Conformité RoHS, REACH, halogen-free disponible
  • Traçabilité des lots, certificat d’origine, TDS/FDS disponibles
  • Tests techniques : tenue thermique, diélectrique, mécanique ou chimique sur demande

ADDEV Materials vous offre une gamme complète de gaines isolantes techniques, avec un accompagnement de bout en bout :

  • Large stock de gaines silicone, thermorétractables, tressées, PTFE…
  • Cięcie na wymiar, prédécoupe à la longueur, kits conditionnés
  • Conseil technique expert pour sélection selon tension, norme, environnement
  • Conditionnement adapté à vos lignes de production ou chantiers
  • Livraison rapide, fiches techniques, conformité réglementaire



Notre objectif : sécuriser vos câblages, simplifier vos intégrations, et vous accompagner dans la mise en conformité de vos installations.

📞 Contactez nos spécialistes ADDEV Materials pour obtenir une préconisation de gaine isolante, un devis personnalisé ou un échantillon adapté à votre application.

Contacter ADDEV

Nos fournisseurs stratégiques de gaines isolantes

Logo Tenneco
Logo SES STERLING

FAQ - Gaine isolante

À quoi sert une gaine isolante ?

  • Elle sert à isoler électriquement un conducteur, à protéger les câbles contre les agressions mécaniques ou chimiques, et à prévenir les courts-circuits.
  • Elle est essentielle dans toutes les installations industrielles.
  • Les gaines en fibre de verre, silicone ou PTFE sont les plus résistantes : jusqu’à +260 °C en continu.
  • Elles sont recommandées pour les moteurs, transformateurs, zones proches de chaleur ou de flammes.
  • La gaine thermorétractable se rétracte à la chaleur pour épouser la forme du câble et offrir une isolation complète.
  • La gaine tressée est extensible, idéale pour faisceaux irréguliers, et offre une protection mécanique souple.
  • Oui. Des versions spécifiques EN 45545 (ferroviaire) ou FAR 25 (aéronautique) sont disponibles, avec faible toxicité, faible fumée et comportement au feu maîtrisé.
  • Oui. Chez ADDEV Materials, nous proposons des formats prédécoupés, kits de longueur, gaines imprimées ou étiquetées, pour une intégration simplifiée en production ou en maintenance.
